某井 G１０５钻杆开裂失效分析

陈 猛１,余世杰１,２,袁鹏斌１,龚丹梅１,罗 睿１

(１．上海海隆石油管材研究所,上海 ２００９４９;２．西南石油大学,成都 ６１０５００)

摘 要:通过宏观检验、化学成分分析、金相分析、力学性能测试、扫描电镜和能谱分析等方法,对某井发生批量开裂的 G１０５钻杆进行了分析.结果表明:该批钻杆硬度达到３３ HRC,远高于NACE MR０１７５－２００９对抗硫化物应力腐蚀开裂(SSCC)材料最高硬度要求值２２HRC,钻杆的硫化物应力腐蚀开裂敏感性较高;钻杆开裂主要为硫化氢应力腐蚀而导致的脆性开裂,同时井底存在的CO２ 和Cl－ 加速了其腐蚀进程.建议在含有 H２S气体的环境下使用抗硫钻杆进行作业,从而有效防止钻杆发生硫化氢应力腐蚀开裂.关键词:G１０５钻杆;硫化氢应力腐蚀开裂;硬度

中图分类号:TB３０４ 文献标志码:B 文章编号:１００１Ｇ４０１２(２０１７)０６Ｇ０４３７Ｇ０５

FailureAnalysisonCrackingofG１０５DrillPipesinaWell

CHEN Meng

１,YUShijie１,２,YUANPengbin１,GONGDanmei１,LUORui１

(１．ShanghaiHilongPetroleum TubularGoodsResearchInstitute,Shanghai２００９４９,China;

２．SouthwesternPetroleum University,Chengdu６１０５００,China)

Abstract:ThebatchcrackingcausesofG１０５drillpipesinawellwereanalyzedbymeansofmacroobservation,

chemicalcompositionanalysis,metallographicanalysis,mechanicalpropertytest,scanningelectronmicroscopeandenergy

spectrumanalysisandsoon．Theresultsshowthatthehardnessofthedrillpipereached３３HRCwhichwasmuchhigher

thantherequiredvalueofMRNACE０１７５－２００９(≤２HRC)forthesulfidestresscorrosioncracking(SSCC)resistant

material,sotheSSCCsusceptibilityofthedrillpipeswasveryhigh．Thecrackingofthedrillpipeswasbrittlecracking

mainlycausedbythehydrogensulfidestresscorrosion,andatthesametimeCO２ andCl－１inthewellacceleratedthe

corrosionprocess．ItwassuggestedthatantiＧsulfurdrillpipesshouldbeusedintheenvironmentcontainingH２Sgasto

effectivelypreventthedrillpipesfromhydrogensulfidestresscorrosioncracking．

Keywords:G１０５drillpipe;hydrogensulfidestresscorrosioncracking;hardness

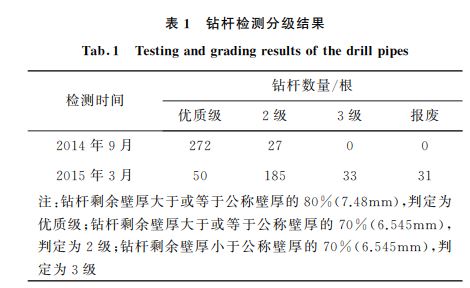

    失效钻杆在某井用于打捞井底油管,该批钻杆共有 ２９９ 根,钻 杆 尺 寸 为 ３Ｇ１/２″(?８８．９mm ×９．３５mm),规格为１３．３０ppf(１９．７９kg??m－１),钢级为G１０５.该批钻杆在下井之前(２０１４年９月)曾进行过检测,并按照 APISpec５DP－２００９对剩余壁厚的要求对其进行了分级,见表１,可见约有９０．９７％的钻杆为优级.２０１５年部分油管打捞上来后发现钻杆管体纵向开裂,对该批钻杆重新检测分级,大部分钻杆降为２级以下,且因开裂报废３１根钻杆.重新检查开裂钻杆２０１４年的检测分级情况,结果发现９７．１４％的开裂钻杆在使用前为优质级别,说明钻杆开裂并非由于磨损引起,可能为腐蚀造成壁厚减薄.开裂失效钻杆宏观形貌如图１所示,可见管体纵向开裂,管 体外壁呈棕黑色,无明显机械划痕且管体未发生塑性变形.为了查明该批钻杆开裂原因,避免类似失效再次发生,笔者对其进行了检验和分析。

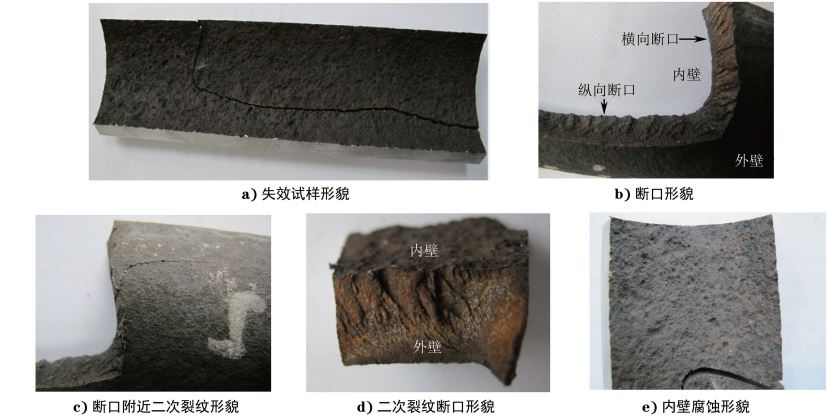

图２ 失效试样宏观形貌

Fig.２ Macromorphologyofthefailuresample a failuresamplemorphology b fracturemorphology

c secondarycrackmorphologynearthefracture d fracturemorphologyofthesecondarycrack e corrosionmorphologyoftheinnerwall

１．２ 化学成分分析

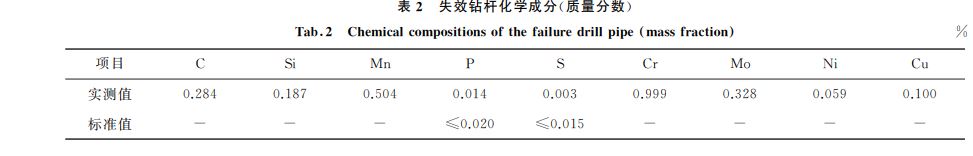

    在钻杆裂纹附近取样,采用直读光谱仪进行化学成分分析.由表２可见,失效钻杆的化学成分符合 APISpec５DP－２００９技术要求.

１．３ 金相分析

根据 GB/T１３２９８－１９９１«金属显微组织检验方法»对失效钻杆取样进行金相分析,金相观察面为横截面.裂纹由主裂纹和分支裂纹组成,基本贯穿整个壁厚,见图３a).裂纹局部形貌呈树枝状,且两侧存在微小的沿晶裂纹,见图３b).裂纹附近显微组织为均匀的回火索氏体,无明显偏析,晶粒度为８．５级,见图３c).

１．４ 硬度测试

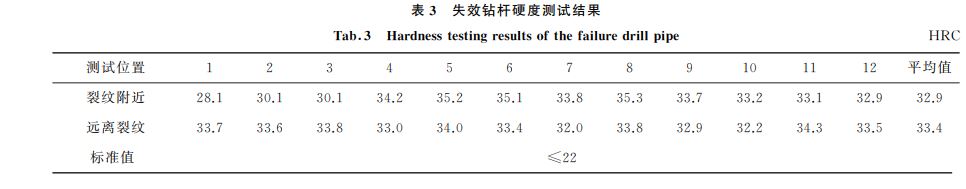

    对金 相 试 样 进 行 洛 氏 硬 度 测 试.由 表 ３ 可见,裂 纹 附 近 和 远 离 裂 纹 端 的 硬 度 相 近,均 为３３HRC左右,远高于 NACEMR０１７５－２００９技术要求:抗 应 力 腐 蚀 开 裂 (SCC)材 料 硬 度 应 小 于２２HRC.

１．５ 力学性能试验

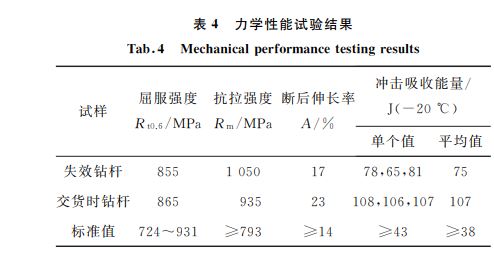

    按照 ASTM A３７０－２０１２对失效钻杆取平行部分 长 度 为 １９．１ mm 的 板 状 拉 伸 试 样 和 规 格 为１０mm×７．５mm×５５mm 的冲击试样分别进行拉伸和冲击试验,结果如表４所示.结果表明,失效钻杆的拉伸性能和冲击吸收能量均符合APISpec５DP－２００９对 G１０５钢级钻杆力学性能的要求.与交货时产品力学性能进行对比,发现钻杆在使用后断后伸长率和冲击吸收能量都有较大幅度下降。

１．６ 扫描电镜及能谱分析

    采用扫描电镜(SEM)对失效钻杆断口及裂纹形貌进行观察分析,断口微观形貌呈沿晶冰糖状,见图４;裂纹附近存在一些沿晶微裂纹和阶梯状小裂纹,见图５.将未完全穿透的裂纹打开,断口亦呈典型的沿晶断裂形貌,见图６.初步判断该钻杆失效为硫化氢应力腐蚀引起的开裂。

２ 分析与讨论

    该批钻杆出现批量开裂事故,且内壁腐蚀严重.理化检验结果表明,钻杆化学成分、力学性能均符APISpec５DP－２００９技术要求.裂纹附近的显微组织为均匀的回火索氏体,晶粒度为８．５级,夹杂物含量评级也符合标准技术要求.因此,排除钻杆质量问题是造成钻杆开裂和腐蚀主要原因的可能性。

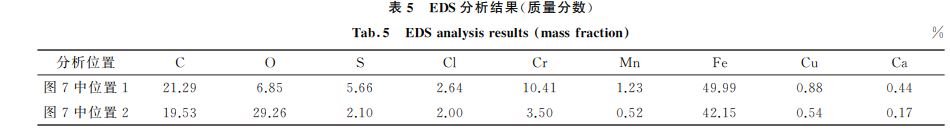

    钻杆断口存在人字纹花样,微观形貌为典型的沿晶断口,因此判断钻杆开裂为硫化氢应力腐蚀引起的脆性开裂.采用金相显微镜观察二次裂纹形貌,发现主裂纹上有分支小裂纹,另外 SEM 形貌中发现主裂纹附近存在树枝状和阶梯状小裂纹,这些都为 硫 化 物 应 力 腐 蚀 开 裂 (SSCC)和 氢 致 开 裂(HIC)的主要特征[１Ｇ３].其次,根据能谱分析结果,腐蚀产物中含有较多硫元素,钻杆发生 H２S腐蚀,产生的氢原子在晶体点阵位错上形成的“钉扎”作用可使材料的塑性降低.而氢原子进入材料内部的先决条件是材料表面发生电化学腐蚀,如果井内 H２S分压达到 NACE MR０１７５－２００９ 规定的 ０．３kPa

    即有可能发生硫化氢应力腐蚀,其反应机理如下:H２S＋Fe→ FexSy ＋２H (１)还原反应生成的氢在 H２S催化作用下进入基体,加速材料氢脆过程.氢原子一般处于金属原子之间的空隙中,晶格中发生原子错排的局部位置称为位错,氢原子易于聚集在位错附近.金属材料受外力作用时,材料内部的应力分布是不均匀的,在材料内部缺陷处会发生应力集中.在应力梯度作用下氢原子在晶格内跟随位错运动向应力集中区域扩散,在高氢区会萌生出裂纹并扩展,导致脆性开裂[４Ｇ５]。

    该批钻杆为普通 G１０５钢级钻杆,硬度在２８~３３HRC,大于 NACE MR０１７５－２００９对抗SSC材料最高硬度要求值２２ HRC,因此不适合在含有硫化氢环境下使用.通过与交货前钻杆的力学性能进行对比,发现失效钻杆的断后伸长率和冲击吸收能量均大幅下降,也说明该批钻杆在含有硫化氢气体环境下服役已发生了一定程度的脆化.井下所打捞的油管无开裂可能是因为油管硬度低于 G１０５钻杆的,且无拉力作用,因此不受少量 H２S的影响.此外,能谱分析发现腐蚀产物中的碳含量较高,说明井底可能存在 CO２ 气体,进而促使 H２S腐蚀将更加严重,CO２ 溶解于水中形成 H２CO３,将提供更多的 H＋ 参与氢离子去极化反应,产生氢原子.CO２ 的存在还促进了钻杆内壁腐蚀,导致其壁厚减薄,使钻杆降级.其反应过程如下。

CO２ ＋H２O＝H２CO３ (２)

H２CO３ ＋Fe＝FeCO３ ＋２H (３)

    另外,对腐蚀产物的能谱分析还发现,锈层中含有较多Cl－ .Cl－ 具有较高的锈层穿透能力,在材料表面形成锈层后,Cl－ 进入到锈层/基体界面,对基体和锈层形成电连接作用,基体下形成阳极区域,外部可能存在 H２S和 CO２ 气体为锈层提供充足阴极去极化反应,易造成大阴极小阳极的腐蚀反应条件,从而在基体上形成大量密集腐蚀坑[６Ｇ８].综上所述,该批钻杆开裂主要为硫化氢应力腐蚀引起的开裂,同时井底还存在 CO２ 腐蚀,Cl－ 的存在催化加速了腐蚀进程。

３ 结论及建议

    钻杆失效主要为硫化氢应力腐蚀而导致的脆性开裂,同 时 井 底 存 在 的 CO２,Cl－ 加 速 了 其 腐 蚀进程。建议在含有 H２S气体的环境下使用抗硫钻杆进行作业,从而有效防止钻杆发生硫化氢应力腐蚀开裂。
