国检检测欢迎您!

微信公众号|腾讯微博|网站地图

您可能还在搜: 无损检测紧固件检测轴承检测浙江综合实验机构

螺栓断口严重生锈还能做断口分析吗

返回列表 来源:国检检测 查看手机网址
扫一扫!螺栓断口严重生锈还能做断口分析吗扫一扫!
浏览:- 发布日期:2020-02-13 11:59:34【

如果螺栓断裂后,长期暴露在具有腐蚀性环境中,势必造成断口严重生锈。而断口分析作为失效分析的关键步骤,其上记录了很多重要信息,比如断口形貌特征(沿晶、解理、韧窝、疲劳等)、源区缺陷(锻造折叠、非金属夹杂物、脱碳等)。那么,断口表面严重生锈,还能否做断口分析失效分析呢,答案是肯定的。

要想从生锈断口上获取重要信息,必须想办法有效去除断口上的氧化腐蚀产物,针对碳钢和合金钢螺栓断口,其表面的锈蚀产物一般为Fe2O3,可采用一定浓度的盐酸水溶液,借助超声波清洗仪进行除锈,在除锈过程中要做到恰到好处,不能过腐蚀,导致基体受到腐蚀而彻底破坏原有断口特征。下图为42CrMo螺栓生锈断口处理后的效果,经过处理后的断口经SEM观察,可见断口为沿晶特征,初步判断为沿晶脆性断裂,进一步通过金相组织、测氢、硬度试验、冲击模拟断口等方法来判断,是否为氢脆、回火脆、过热过烧等导致的沿晶断裂。

以上试验结果证明,断口严重生锈的螺栓也能做断口分析。

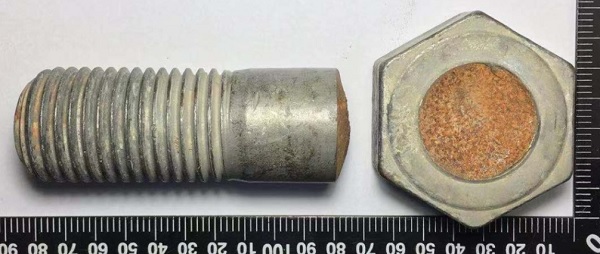

断裂螺栓外观形貌

断裂螺栓外观形貌

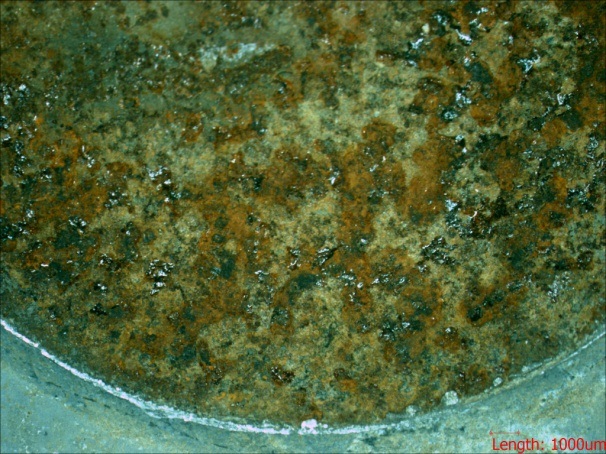

严重生锈的断口形貌特征

严重生锈的断口形貌特征

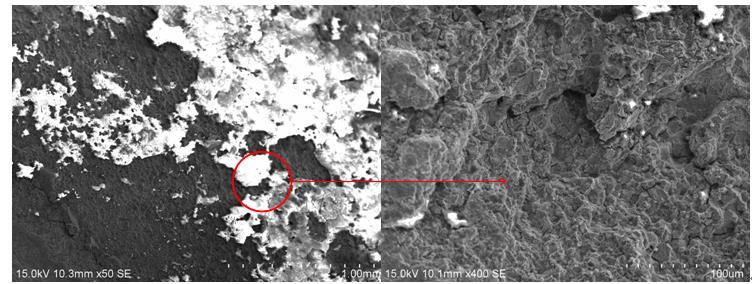

盐酸水溶液超声波清洗后断口宏、微观形貌

盐酸水溶液超声波清洗后断口宏、微观形貌

推荐阅读

    【本文标签】:螺栓断口分析 生锈螺栓断口分析 生锈断口分析
    【责任编辑】:国检检测版权所有:转载请注明出处

    最新资讯文章

    关闭
