螺栓断口裂纹淬火分析

（1）SWRCH35K钢六角头螺栓热处理缺陷断裂的断口形貌

    螺栓安装时断裂，断口左侧有一圆弧形区域，表面锈蚀严重，该区域约占整个断面面积的二分之一。断面右侧为一斜断面，呈金属色。断面能谱分析，锈蚀圆弧处氧含量较高，该裂纹可确定为淬火裂纹，见图9-61和图9-62。

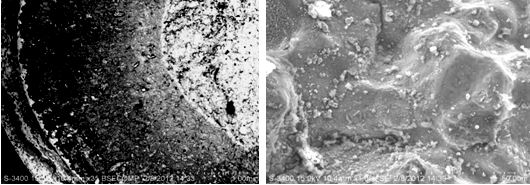

图9-61  断面扫描微观形貌形貌          图9-62 氧化圆弧区微观形貌

（2）35K钢六角头螺栓热处理缺陷断裂的断口形貌

六角头螺栓表面镀黄锌，在使用中断裂。断口位于头下，断口部分断面因锈蚀颜色较深，其左侧部分断口颜色较浅，为纤维状新鲜断口，呈金属本色。颜色较深的锈蚀断面发现Zn、Cl等元素，说明表面处理前已有裂纹，裂纹为热处理裂纹，见图9-63和图9-64。

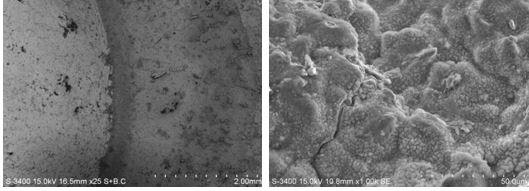

图9-63断面低倍形貌                        图9-64 断面微观形貌

（3）35钢六角头螺栓热处理缺陷断裂的断口形貌

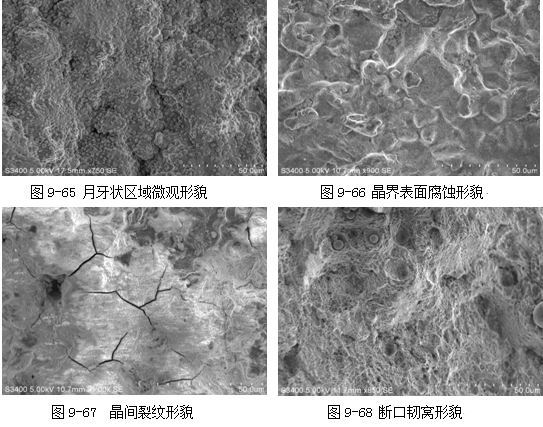

镀锌螺栓在安装扭矩值不大的情况下在近头下圆角处断裂，断口一侧呈平滑月牙状区域，有褐色物质覆盖，有被腐蚀的晶界和晶间裂纹，无明显塑性变形，微观形貌以韧窝为主。能谱分析有锌元素，表明镀锌前裂纹已存在，电镀时含锌溶液浸入所致，该裂纹可确定为淬火裂纹，见图9-65、图9-66、图9-67和图9-68。

（4）65Mn钢鞍形弹簧垫圈因回火脆性断裂断口形貌

弹簧垫圈安装时垫圈开裂，断口微观形貌呈解理/准解理特征，伴有少量韧窝和沿晶二次裂纹。65Mn钢淬火后在380℃左右回火易产生回火脆性，断口微观形貌说明垫圈发生回火脆性断裂，见图9-69。

        图9-69  回火脆性断裂断口形貌

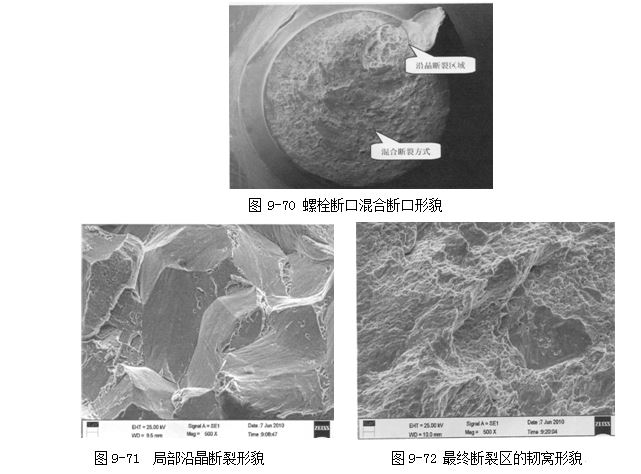

（5）1Cr11Ni2W2MoV不锈钢螺钉断口形貌

螺钉服役时承受拉伸扭转复合载荷，断口在圆周边缘应力集中处形核，由圆周向中心扩展，宏观塑变明显，局部存在沿晶断裂区，最终在近中心位置形成跨螺纹断裂台阶。该断口存在有一定面积的沿晶断裂区，局部晶界已弱化存在脆性断裂区，可能是回火脆性造成，见图9-70、图9-71和图9-72。
