六角螺栓与沉头螺栓热处理工艺金相组织
（1）30CrMnSiNi2六角螺栓和沉头螺栓成品（左至右）,见图6-17。

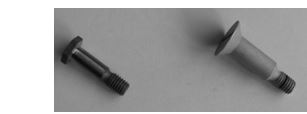

图6-17 2种螺栓实物形貌
（2） 30CrMnSiNi2六角螺栓和沉头螺栓金相组织与热处理工艺
30CrMnSiNi2六角螺栓和沉头螺栓金相组织为回火貝氏体，见图6-18。

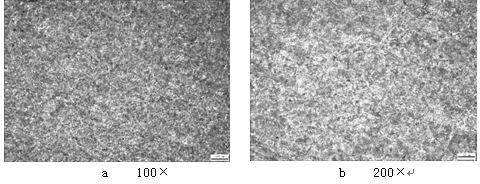

图6-18 30CrMnSiNi2螺栓淬火低温回火的金相组织
两种螺栓都采用相同的热处理工艺：
淬火：盐浴炉 900℃ 15min 油冷
回火：碱浴炉 280℃ 40min 水冷
下一篇：常见特种托板螺母金相分析
上一篇：ML18成品螺母热处理金相分析
浙公网安备 33042402000106号
