抗震支架性能检测及安装介绍

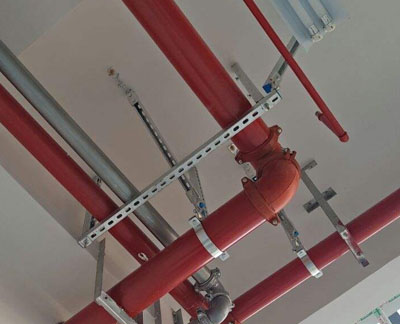

     目前，《抗震支吊架安装及验收规程》CECS420：2015已正式实施，明确了规程的适用于以地震力为主要荷载，建筑抗震设防烈度为6度至9度的建筑机电工程设施抗震支吊架安装及验收。建筑机电工程设施包含的范围比较广，主要包括建筑给水、供暖通风与空调、电气、燃气、消防等。在《建筑机电工程抗震设计规范》GB 50981中明确指出：“抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计”，抗震支吊架是目前建筑机电设备用于抵抗地震作用力而增设的抗震支撑系统。

     1、抗震支吊架的所有构件均应采用成品构件，除C型槽钢、全螺纹吊杆可以进行现场切断外，不得对其它产品进行现场加工。鉴于在以往的工程项目中，有施工单位直接采用角铁、长螺杆等现场拼凑成所谓的“抗震支吊架”。“抗震支吊架”*大荷载不清楚，也没经过第三方验证，节点荷载没有进行验算等造成较大的安全隐患，因此在此条中明确规定，组成抗震支吊架的所有构件应采用成品构件。

    2、抗震连接构件及管道连接构件材料厚度不应小于5mm，表面宜采用锌铬涂层、热浸镀锌等方式处理。结合国外使用经验，对抗震连接部件和管道连接部件的材料及*小厚度提出要求，目前，碳钢材料的表面处理方式有锌铬涂层（即达克罗）、热浸镀锌、冷镀锌等多种方式，考虑材料受力作用及抗腐蚀性能，推荐使用锌铬涂层（即达克罗）、热浸镀锌等方式。

    3、抗震连接构件与建筑混凝土结构体连接的锚栓，应采用具有机械锁键效应的后扩底锚栓， 不得使用膨胀锚栓。抗震连接构件与钢结构连接，应采用专用夹具进行连接。锚栓作为抗震支吊架与混凝土结构进行锚固连接的重要部件，应采用具有有机械锁键效应的后扩底锚栓 。这类锚栓按照构造方式的不同，又分为自扩底、模扩底和胶粘-模扩底三种。锚栓的计算，应采用开裂混凝土的假定；不得考虑非开裂混凝土对其承载力的提高作用。

    4、安装规定，抗震支吊架的安装，因涉及到抗震支吊架构件组装、锚栓的安装以及斜撑角度等，所以需对安装人员进行相应的操作培训。抗震支吊架的正确安装，对工程质量的起着关键作用，且抗震支吊架构件具有多种规格，承受荷载性能不同，不同的技术参数和适用范围也是不一样的，所以现场的安装的都应符合施工图的设计要求。

    5、验收规定，工程验收的目的，在于对已施工完成的抗震支吊架工程进行质量评价。达到现行国家标准质量要求的合格工程才能交付使用，确保系统安全、正常运行。“新标准”在编制的过程中，在参考国外先进标准的前提下，综合考虑了我国当前机电抗震的实际情况，与国家经济发展的步伐一致，以安全、经济为本，丰富了技术路线，细化了措施和要求。
