高温合金螺栓热处理工艺金相分析

(1)  A286合金螺栓金相组织与热处理工艺

A.  A286合金螺栓金相组织，晶粒度为8级，见图5-12(a,b)。

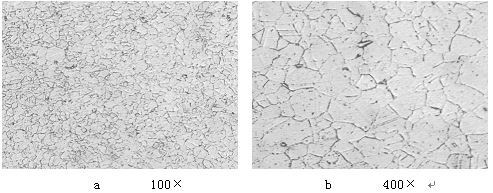

 图5-12 A286螺栓固溶时效金相组织

B. A286合金螺栓热处理工艺

 固溶：890℃×1.5h，油冷

时效：720℃×16h，气冷。

(2) GH2132合金螺栓

A. GH2132合金螺栓金相组织，晶粒度为5～6级，见图5-13(a,b)。

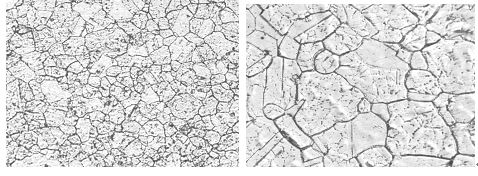

a      100×                     b      400×

图5-13  GH2132螺栓固溶时效金相组织

B.  GH2132螺栓热处理工艺

固溶：980℃     1.5h， 油冷

时效：720℃     16～20h， 气冷

(3)  GH159 合金螺栓

A. GH159合金螺栓金相组织，晶粒度为3～4级，见图5-14(a,b)。

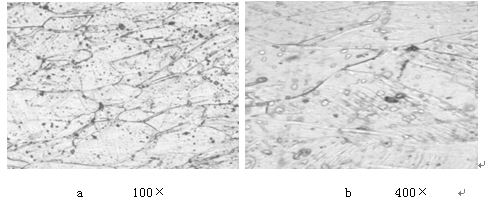

图5-14  GH159螺栓时效金相组织

B. GH159螺栓热处理工艺

GH159螺栓的原材料为冷拉变形(48％),冷拉变形后不采用固溶工艺，直接加工产品然后时效。时效：663℃×4～4.5h，气冷。

(4) GH80A合金螺栓

A. GH80A合金螺栓金相组织，晶粒度为4～5级，见图5-15(a,b)。

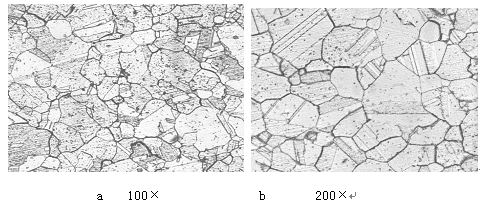

图5-15 GH80A螺栓固溶时效金相组织

B. GH80A螺栓热处理工艺

固溶：1080℃保温 8h，气冷

时效：700℃保温  16h，气冷

(5)  GH141合金螺栓

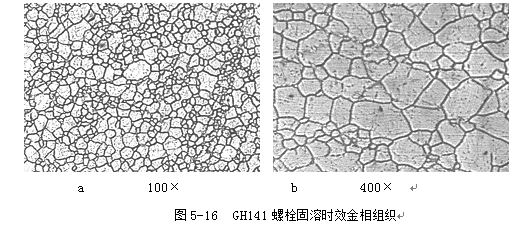

A. GH141合金螺栓金相组织，晶粒度为7～8级，见图5-16(a,b)。

B. GH141螺栓热处理工艺

固溶：1030℃  1h，油冷或气冷

时效：760℃   16h，气冷

(6)  GH4698螺栓

A. GH4698合金螺栓金相组织，晶粒度为3～4级，见图5-17(a,b)。

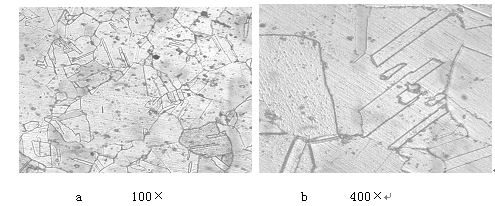

图5-17  GH4698螺栓固溶时效金相组织

B. GH4698螺栓热处理工艺

固溶：1100℃ 8h，气冷+1000℃ 4h，气冷

时效：770℃  16h，气冷

(7)  GH4049螺栓

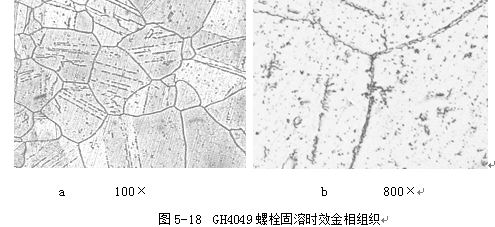

A. GH4049合金螺栓金相组织，晶粒度为3～4级，见图5-18(a,b)。

B. GH4049螺栓热处理工艺

固溶：1050℃  1h，油冷或气冷

时效：760℃   16h，气冷

(8) GH3030合金螺栓

A. GH3030合金螺栓金相组织，晶粒度为6～7级，见图5-19(a,b)。

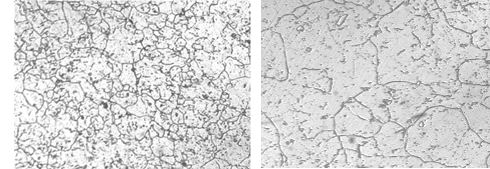

a       100×                     b       400×

图5-19 GH3030螺栓固溶时效金相组织

B. GH3030螺栓热处理工艺

固溶：1030℃1h，油冷或气冷

时效：760℃16h，气冷

(9) GH4169合金螺栓

A. GH4169合金螺栓金相组织，晶粒度为6级，见图5-21。

               图5-21 GH4169螺栓固溶时效金相组织 100×

B. GH4169合金螺栓热处理工艺

固溶：954℃ 1.5h，气冷

时效：718℃保温8 h，以56℃/h冷速冷到621℃保温8 h，气冷。

(10) GH738螺栓

A. GH738合金螺栓金相组织，晶粒度为5～6级，个别3级，见图5-22。

B. GH738合金产品热处理工艺

固溶：1030℃   1h，油冷或气冷

稳定化：850℃  4h，气冷

时效：760℃    16h，气冷

（11） GH4169螺栓螺纹滚压加工后的晶粒流线组织

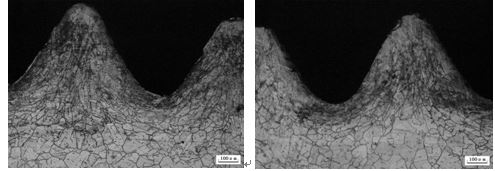

GH4169螺栓螺纹滚压加工后，螺纹经滚压加工造成晶粒组织因滚压产生变形拉长，形成晶粒流线组织，见图5-23

 （a，b）。

图5-23    GH4169螺栓滚压加工后的晶粒流线组织
