高温合金螺栓耐火检测金相分析

 结构钢螺栓

(1) 30CrMnSiA螺栓

A. 30CrMnSiA螺栓，调质金相组织为回火索氏体，见图5-1。

图5-1 30CrMnSiA螺栓调质后的金相组织

B. 30CrMnSiA螺栓热处理工艺

淬火：盐浴加热，900℃ 10min

回火：碱浴或硝盐浴加热，500℃ 40min，水冷

(2)  40CrNiMoA螺栓

A. 40CrNiMoA螺栓调质金相组织为回火索氏体，见图5-2。

图5-2   40CrNiMoA合金螺栓调质金相组织400×

B. 40CrNiMoA螺栓热处理工艺

淬火：盐浴加热，850℃ 10min，油冷

回火：碱浴加热，530℃  40min，水冷

(3)  18Cr2Ni4WA螺栓

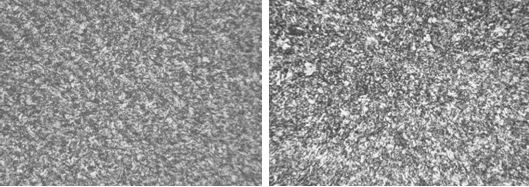

A. 18Cr2Ni4WA螺栓产品金相组织为回火索氏体，见图5-3(a,b)。

a       200×                         b           400×

图5-3   18Cr2Ni4WA螺栓调质金相组织

B. 18Cr2Ni4WA螺栓热处理工艺

淬火：真空炉加热，860℃×60min，油冷

回火：真空炉加热，550±20℃×120min，气冷

(4)  ML16CrSiNiA螺栓金相组织和热处理工艺

A.  ML16CrSiNiA螺栓金相组织为回火索氏体，见图5-6。

图5-6  ML16CrSiNiA螺栓调质金相组织400×

B.  ML16CrSiNiA螺栓热处理工

淬火：真空炉加热，925℃  80min，油冷

回火：真空炉加热，460℃  120min，油冷

  不锈钢螺栓

(1) 1Cr11Ni2W2MoV螺栓

A. 1Cr11Ni2W2MoV螺栓金相组织为回火索氏体，见图5-7。

               图5-7   1Cr11Ni2W2MoV螺栓淬火高温回火金相组织 200×

B. 1Cr11Ni2W2MoV螺栓热处理工艺

淬火：真空炉加热，1000℃  60min，油冷

回火：真空炉加热，550℃   120min，气冷

(2) 1Cr12Ni2WMoVNb不锈钢螺栓

A.1Cr12Ni2WMoVNb螺栓金相组织为索氏体，见图5-8。

图5-8  1Cr12Ni2WMoVNb螺栓淬火回火金相组织  200×

B. 1Cr12Ni2WMoVNb合金螺栓热处理工艺

淬火：      真空炉加热，1120℃   60min，油冷

回火：      真空炉加热，670℃    90min，气冷

稳定化回火：真空炉加热，450℃    120min，气冷

(3) 1Cr18Ni9Ti螺栓

A.1Cr18Ni9Ti螺栓金相组织为奥氏体，见图5-9。

图5-9  1Cr18Ni9Ti螺栓固溶处理金相组织 200×

B. 1Cr18Ni9Ti螺栓热处理工艺

淬火：真空炉加热，1070℃  60 min，空冷

(4)  3Cr13不锈钢螺栓

A. 3Cr13螺栓金相组织为回火索氏体，见图5-10。

图5.10   3Cr13螺栓调质金相组织200×

B. 3Cr13螺栓热处理工艺

淬火：真空炉加热，1030℃  80min，油冷

回火：碱浴加热，  600±30℃  60min，水冷

(5)  Cr17Ni2不锈钢螺栓

Cr17Ni2不锈钢螺栓金相组织为索氏体＋铁素体，见图5-11。

图5-11  Cr17Ni2螺栓调质金相组织

B. Cr17Ni2螺栓热处理工艺

淬火：真空炉加热，1030℃  80min，油冷

回火：真空炉加热，530℃   60min，水冷

A286合金螺栓金相组织与热处理工艺

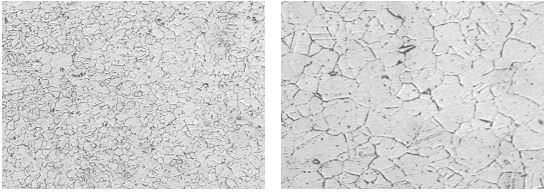

A.  A286合金螺栓金相组织，晶粒度为8级，见图5-12(a,b)。

            a        100×                       b        400×

图5-12 A286螺栓固溶时效金相组织

B. A286合金螺栓热处理工艺

                   固溶：890℃×1.5h，油冷

时效：720℃×16h，气冷。

(2) GH2132合金螺栓

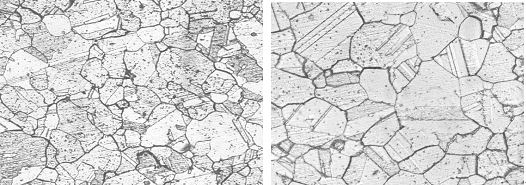

A. GH2132合金螺栓金相组织，晶粒度为5～6级，见图5-13(a,b)。

a      100×                     b      400×

图5-13  GH2132螺栓固溶时效金相组织

B.  GH2132螺栓热处理工艺

固溶：980℃     1.5h， 油冷

时效：720℃     16～20h， 气冷

(3)  GH159 合金螺栓

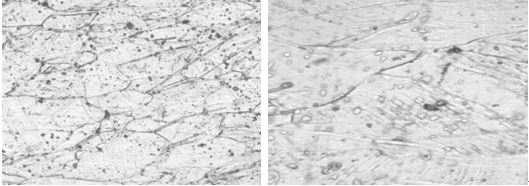

A. GH159合金螺栓金相组织，晶粒度为3～4级，见图5-14(a,b)。

a        100×                             b       400×

图5-14  GH159螺栓时效金相组织

B. GH159螺栓热处理工艺

GH159螺栓的原材料为冷拉变形(48％),冷拉变形后不采用固溶工艺，直接加工产品然后时效。时效：663℃×4～4.5h，气冷。

(4) GH80A合金螺栓

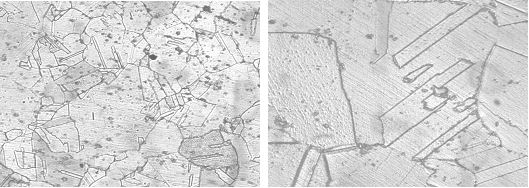

A. GH80A合金螺栓金相组织，晶粒度为4～5级，见图5-15(a,b)。

a    100×                b        200×

图5-15 GH80A螺栓固溶时效金相组织

B. GH80A螺栓热处理工艺

固溶：1080℃保温 8h，气冷

时效：700℃保温  16h，气冷

(5)  GH141合金螺栓

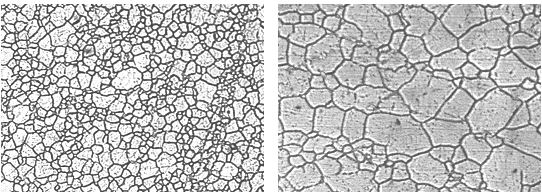

A. GH141合金螺栓金相组织，晶粒度为7～8级，见图5-16(a,b)。

     a          100×                  b          400×

图5-16   GH141螺栓固溶时效金相组织

B. GH141螺栓热处理工艺

固溶：1030℃  1h，油冷或气冷

时效：760℃   16h，气冷

(6)  GH4698螺栓

A. GH4698合金螺栓金相组织，晶粒度为3～4级，见图5-17(a,b)。

a        100×                      b       400×

图5-17  GH4698螺栓固溶时效金相组织

B. GH4698螺栓热处理工艺

固溶：1100℃ 8h，气冷+1000℃ 4h，气冷

时效：770℃  16h，气冷

(7)  GH4049螺栓

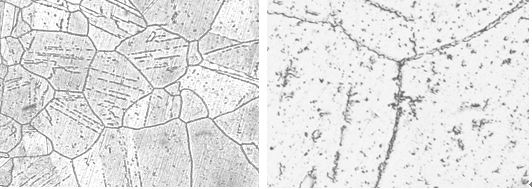

A. GH4049合金螺栓金相组织，晶粒度为3～4级，见图5-18(a,b)。

a        100×                            b         800×

图5-18  GH4049螺栓固溶时效金相组织

B. GH4049螺栓热处理工艺

固溶：1050℃  1h，油冷或气冷

时效：760℃   16h，气冷

(8) GH3030合金螺栓

A. GH3030合金螺栓金相组织，晶粒度为6～7级，见图5-19(a,b)。

a       100×                     b       400×

图5-19 GH3030螺栓固溶时效金相组织

B. GH3030螺栓热处理工艺

固溶：1030℃1h，油冷或气冷

时效：760℃16h，气冷

(9) GH4169合金螺栓

A. GH4169合金螺栓金相组织，晶粒度为6级，见图5-21。

               图5-21 GH4169螺栓固溶时效金相组织 100×

B. GH4169合金螺栓热处理工艺

固溶：954℃ 1.5h，气冷

时效：718℃保温8 h，以56℃/h冷速冷到621℃保温8 h，气冷。

(10) GH738螺栓

A. GH738合金螺栓金相组织，晶粒度为5～6级，个别3级，见图5-22。

图5-22  GH738螺栓固溶时效金相组织100×

B. GH738合金产品热处理工艺

固溶：1030℃   1h，油冷或气冷

稳定化：850℃  4h，气冷

时效：760℃    16h，气冷

（11） GH4169螺栓螺纹滚压加工后的晶粒流线组织

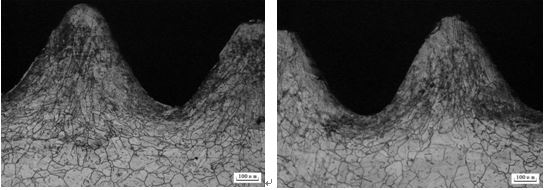

GH4169螺栓螺纹滚压加工后，螺纹经滚压加工造成晶粒组织因滚压产生变形拉长，形成晶粒流线组织，见图5-23 （a，b）。

  a                                   b

图5-23    GH4169螺栓滚压加工后的晶粒流线组织
