高温合金托板螺母金相分析

2020-06-05 15:59:11

（1）高温合金A286托板螺母,见图6-53

A286托板螺母实物形貌

图6-53 A286托板螺母实物形貌

（2）高温合金 A286托板螺母晶粒度组织与热处理工艺

高温合金 A286托板螺母晶粒度组织为8～9级，见图6-54。

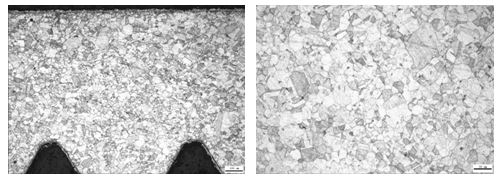

A286托板螺母成品晶粒度组织

a 100× b 200×

图6-54 A286托板螺母成品晶粒度组织

A286托板螺母热处理工艺:

固溶：真空淬火炉 980℃ 1.5h 油冷

时效：真空时效炉 720℃ 16h 空冷

微信关注图

关于“金相分析,金属材料检测,紧固件检测”的相关资讯
