65Mn钢弹簧垫圈表面缺陷＋淬火裂纹

弹簧垫圈表面有开口缺陷，开口缺陷两侧无耦合特点，开口缺陷为淬火前的加工缺陷或原材料缺陷。淬火后开口缺陷末端扩展为裂纹，裂纹走势有力，两侧耦合明显，组织一致，且无脱碳现象，该裂纹为淬火裂纹，是原开口缺陷淬火扩展的结果，见图8-7和图8-8。

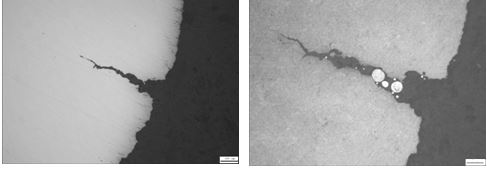

图8-7开口缺陷＋淬火裂纹形貌 图8-8 图8-7缺陷与裂纹放大形貌200×
